一、前言
滑輪式拉絲機是常見的一種，廣泛應用于鋼絲，鋼纜，建筑構件，鍍鋅鐵絲，金屬網，制釘?shù)壤z現場。在以前通常都采用工頻實現，現在隨著工藝技術的進步和變頻器的大量普及，變頻控制開始大量使用，并可實現無級調速，相應的邏輯控制以及張力工字輪收卷等功能。
二、工作原理及工藝要求
當鋼絲在整個卷筒上纏繞的圈數達到一定數量之后，會利用調諧輥直接進入下一個拉絲模。通過對卷筒在速度上的匹配調整，促使其可以正常的完成拉絲的操作。然后利用成品的卷筒以及工字輪等收線機，還有就是張力在控制上的機構，有效的實現并完成整個拉絲機日常的運行工作。
從機數量按實際現場應用疊加。
1.各臺速度通過總電位器可調和up/dw調整疊加并有保存輸出。
2.各臺速度微調可以通過變頻器up/dw功能調整。
2.各臺都可單獨啟動，也可系統總啟動
3.系統具有總停止和緊急停機功能
4.收卷能夠恒張力收卷
5.加速和減速平穩，沒有大的波動
6.變頻器具有高速計數和測速功能。
7.具有高速計數斷線保護功能。

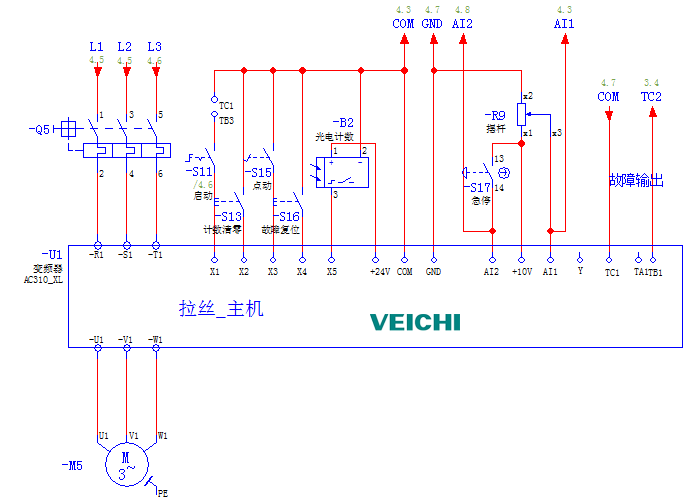

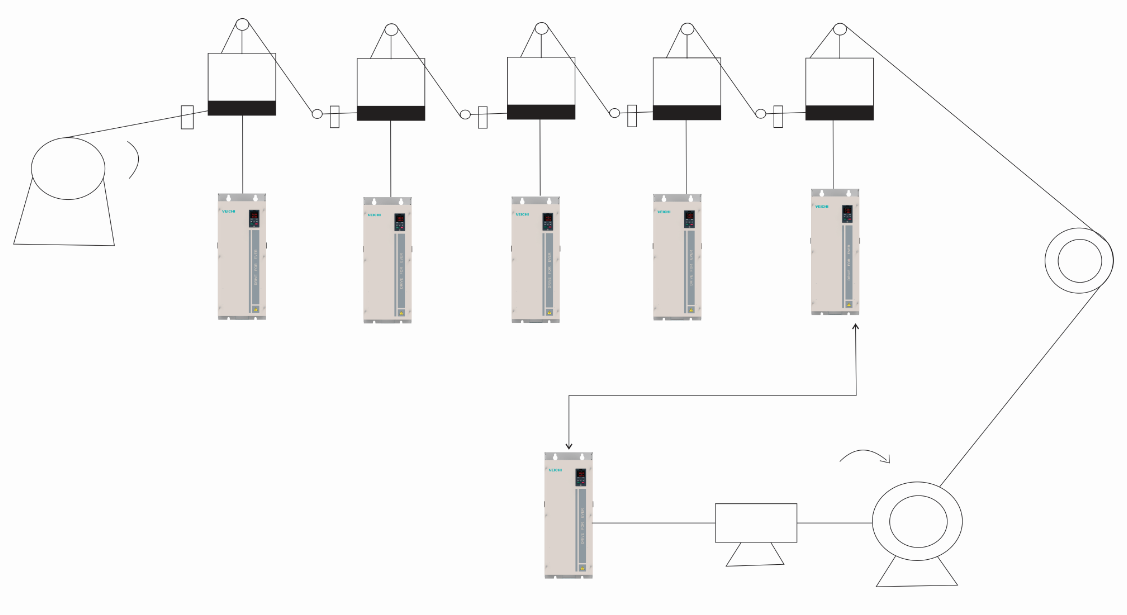

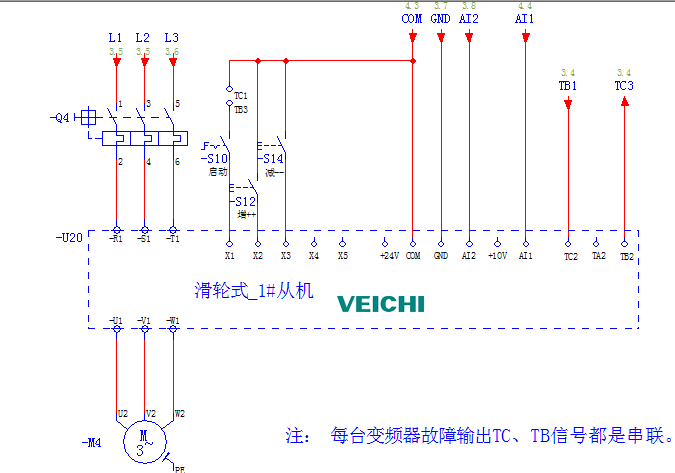

三、改造原理圖方案
參數設置：
FF22.36前饋頻率選擇源
| F01.01（運行命令通道） | 1（端子控制） |
| F01.02（頻率給定源通道A） | 10（拉絲機專用） |
| F05.02(端子X3功能選擇) | 10(遞增UP) |
| F05.03(端子X4功能選擇) | 11（遞減wd） |
| F5.04(PUL輸入脈沖口) | 39（高速脈沖輸入） |
| F08.00（計數器輸入源） | 1(PUL端口) |
| F08.01計數輸入分頻 | 根據實際設置 |
| F08.02計數器最大值 | 根據實際設置 |
| F08.03計數器設定值 | 根據實際設置 |
| F22.00(拉絲類型) | 1（主機） |
| 2（AI1給定） |
|
| FF22.38 | 11（up/wd開啟和掉電保持） |
| FF22.51(斷線檢測開始頻率) | 根據實際設置 |
| FF22.52(斷線檢測間隔時間) | 根據實際設置 |
| FF22.53(斷線計數下限) | 根據實際設置 |
| FF22.54(斷線故障報警) | 根據實際設置 |
四、 結束語
采用偉創拉絲機專用變頻器AC310-XL系列的滑輪式拉絲機電氣控制，經過客戶的實際使用，低頻力矩大，速度響應快，張力平穩等，參數設置的簡易性，系統的穩定性都得到了客戶的認可。
